MTL M-series

M-serien från VICIVISION är utformad för att mäta svarvade detaljer helt beröringsfritt på nolltid.

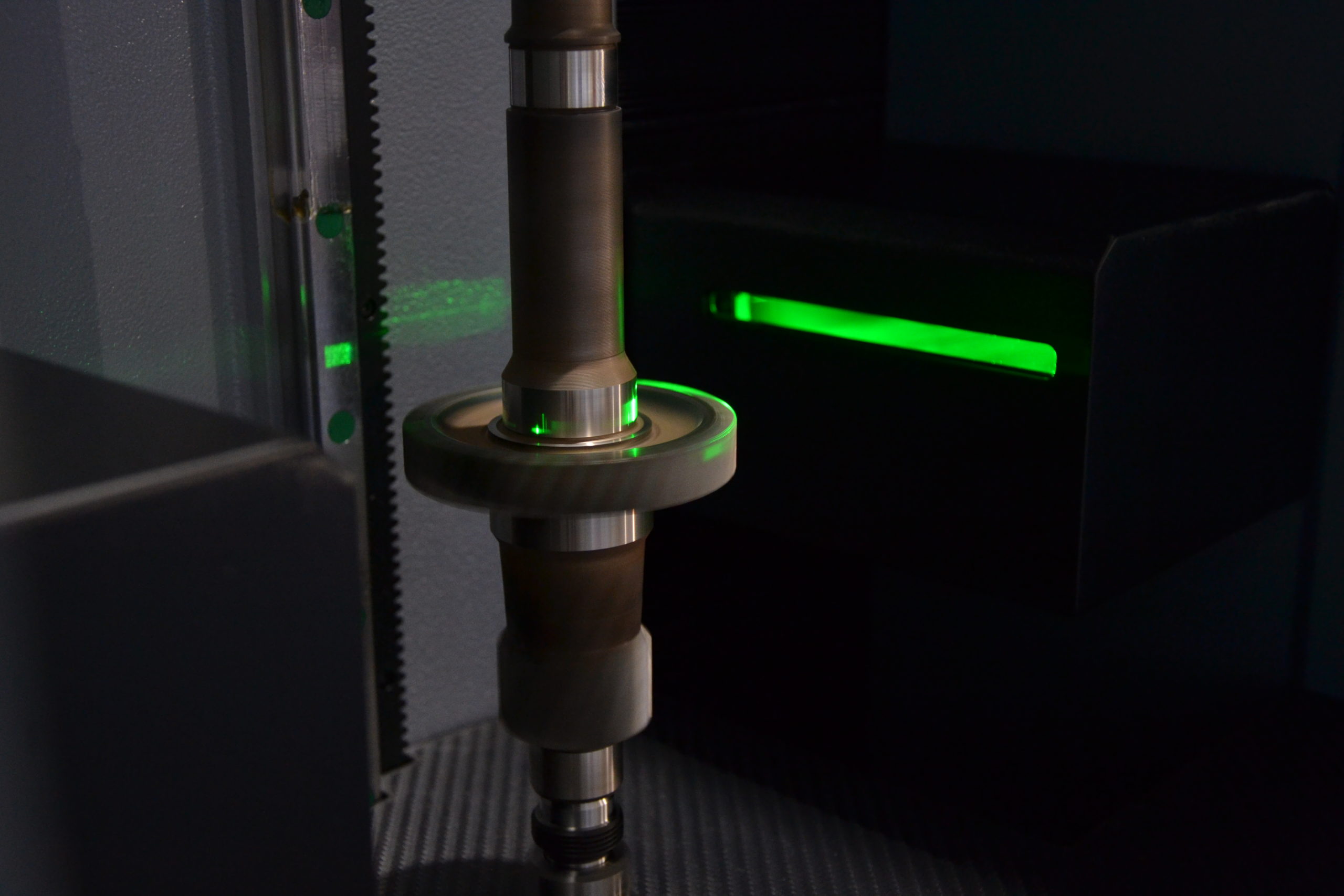

Finns i fyra olika modeller från L160mm - Ø60mm upp till L900 - Ø140mm. Med ett enkelt knapptryck så mäts detaljen helt beröringsfritt med hjälp av den telecentrisk högupplösta kameran och ljus. Den optiska mätmaskinen scannar detaljen och en bild skapas som sedan användas för att mäta diametrar, längder, radier, vinklar, kantbrytningar, gängor etc.

Vid rotation av mätobjektet kan rundhet, kast, koaxialitet, cylindricitet etc. enkelt mätas upp. Efter avslutad mätning får operatören en överblick över uppmätta mått och ser direkt om något skulle vara utanför tolerans. Skriv ut eller spara ner mätprotokoll. Mätdata kan enkelt exporteras till SPC genom CSV eller QDAS.

Optisk mätmaskin

En optisk mätmaskin från VICIVISION ersätter traditionella mätinstrument så som skjutmått, mikrometer, profilprojektor, rundhetsmätare etc.  En stor fördel är att mätningen blir helt operatörsoberoende och går väldigt snabbt. Vi har flera exempel där kunder har gått från 15-20min i cykeltid vid mätning med traditionella mätinstrument och ner till 10-20 sekunder komplett uppmätt med hjälp av en mätmaskin.

Maskinerna är robust byggda för att stå i produktionsmiljö. Låt maskinen stå fristående eller bygg in den i produktioncell och låt roboten sköta i och urladdning.

Vad kan jag mäta?

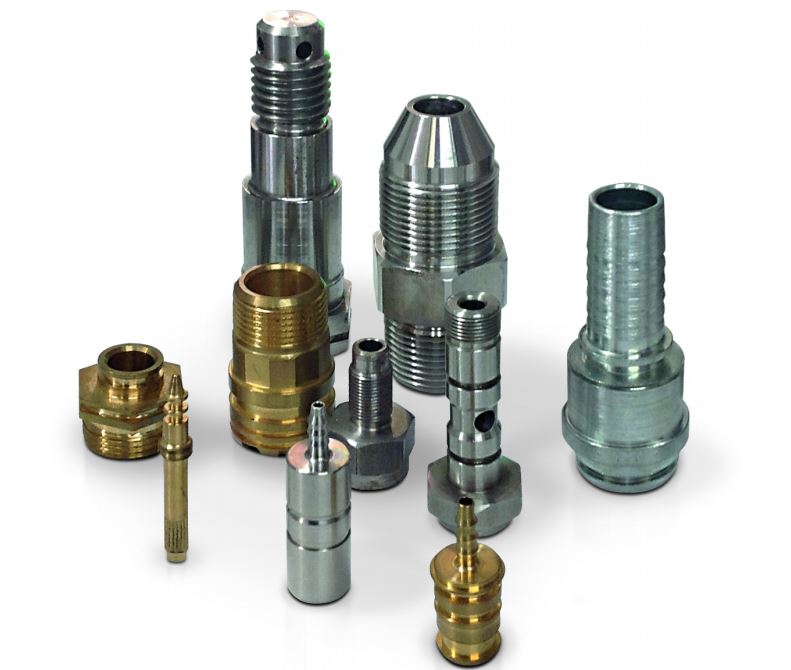

Tillverkar du svarvade detaljer så som axlar, ventiler, skruvar, luft och hydraulkopplingar etc. Nedan ser du ett urval av egenskaper som går att mäta.

  • Diametrar
  • Längder
  • Vinklar
  • Radier
  • Kantbrytningar
  • Sexkant
  • Gängor
  • Kast
  • Rundhet
  • Rakhet
  • Koaxialitet
  • Symmetri
  • Cylindricitet
  • Etc...
Tillbehör

Fixturering är viktigt för att kunna utföra bra mätningar. Vi har ett stor utbud av olika dubbar, chuckar för dina behov. Även om du har detaljer som inte har dubbhål går det enkelt att fixturera med chuck eller utvändig/invädig tvåbackschuck.

MTL

Programmering av detaljen utförs enkelt i programvaran MTL. Scanna detaljen så skapas en bild av mätobjektet där du sedan kan utföra din mätning. Många kunder upplever programmeringen väldigt enkel.

Off-line programmering finns som tillval. Scanna detaljen, spara ner bilden och börja programmera. Perfekt för att slippa ta upp maskintid.

Du kan även välja att spara ner bilden automatisk varje gång en mätning sker vilket gör att du vid ett senare tillfälle kan ta fram specifik bild och utföra kompletterade mätningar eller se eventuella defekter.
